ihD

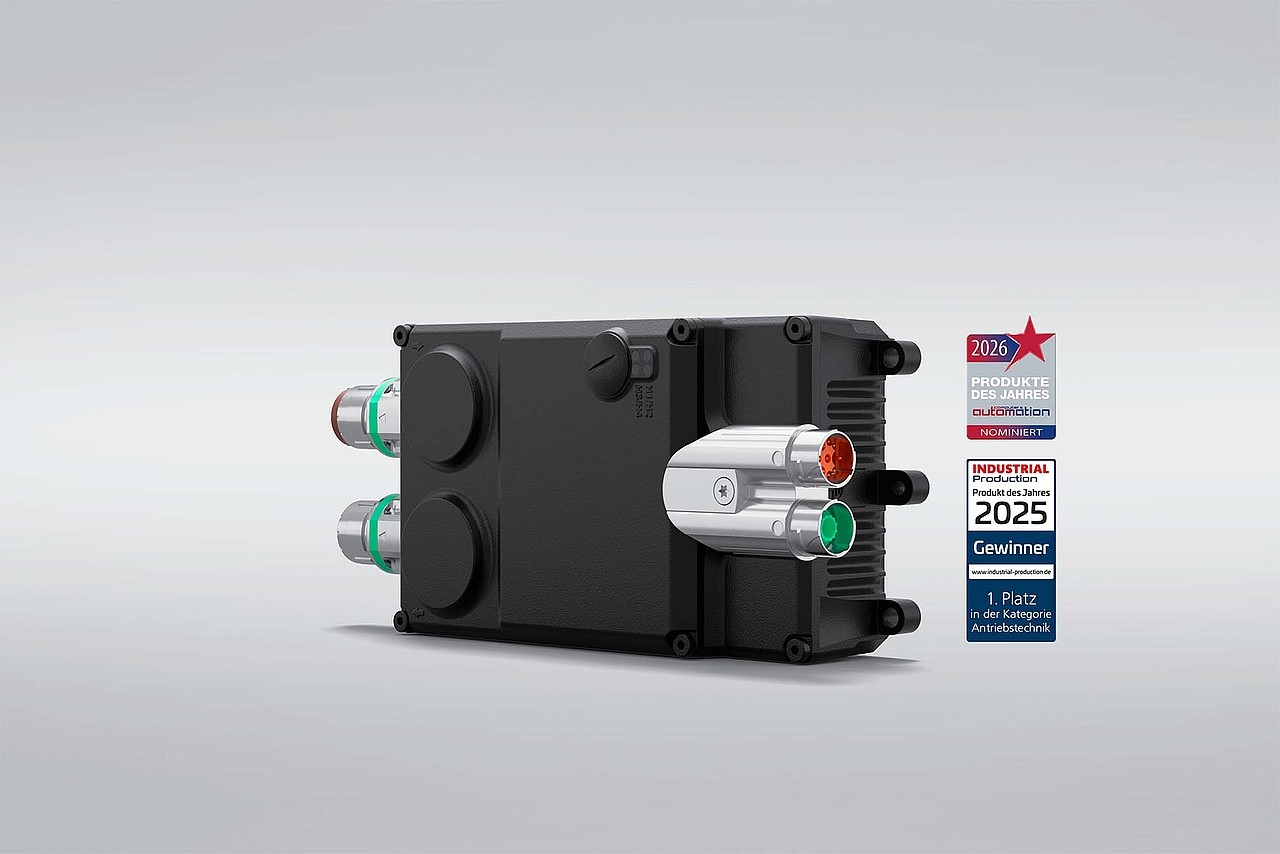

Der dezentrale Servowechselrichter mit Hybridkabelanschluss
Maximale Flexibilität
Ein besonderes Highlight des ihD ist seine variable Anschlusstechnik: Der Anschluss für den Eingangs-Hybridstecker ist wahlweise nach hinten oder nach oben ausgerichtet erhältlich. Bei der Stand-alone-Variante des ihD steht zudem ein um 300 Grad drehbarer Stecker für den Motor- und Geberanschluss zur Verfügung. Das erleichtert die Integration in bestehende Maschinenkonzepte erheblich, spart Platz und Kabel.
Minimaler Verkabelungsaufwand
Die Besonderheit des dezentralen Servowechselrichters ihD ist sein hybrides Verkabelungskonzept. Ein Kabel überträgt gleichermaßen Leistung, STO (Safe Torque Off), 24 Volt sowie die Kommunikation und verbindet im Daisy-Chain-Verfahren alle angeschlossenen Komponenten. Das reduziert den Installationsaufwand deutlich. Im Vergleich zu einem zentralen Konzept reduzieren sich so die Kosten für die Verkabelung um bis zu 70 Prozent.
Flexibel und robust
Den ihD gibt es als Stand-alone-Variante oder als motorintegrierte Variante ihD-DT5.
Er bietet dem Anwender einen großen Leistungsbereich und hohe Flexibilität: Bei einem Nennstrom von acht Ampere bringt auch eine dreifache Überlast* das Gerät nicht an seine Grenzen. Das gibt dem Anwender mehr Freiheit und er ist flexibler bei der Auslegung von Antriebsachsen.
Dank EMV-verträglichem Aluminiumgehäuse, erhöhter Schutzart IP65 sowie Schock- und Vibrationsresistenz sind auch raue Einsatzbedingungen für den IhD keine besondere Herausforderung.
*ja nach Geräte-Variante
Hohe Überlastfähigkeit
Hohe Überlastfähigkeit
Der dezentrale Servowechselrichter ihD mit hybridem Einkabel-Daisy-Chain-Konzept bietet eine Dauerleistung von 5kVA und kann eine 3-fache Überlast für eine Sekunde zur Verfügung stellen.
Variable Anschlusstechnik
Variable Anschlusstechnik
Je nach Einbausituation lässt sich der Anschluss für den Eingangs-Hybridstecker gerade nach hinten oder nach oben ausrichten.
Drehbarer Stecker
Drehbarer Stecker
Bei der Stand-alone-Variante steht ein um 300 Grad drehbarer Stecker für den Motor- und Geberanschluss zur Verfügung. Das erleichtert die Integration in bestehende Maschinenkonzepte erheblich, spart Platz und Kabel.
Extrem Kompakt
Extrem Kompakt
Bis zu 75% Platzersparnis*: Mit lediglich 165 × 100 × 60 Millimetern baut der ihD für seine Leistungsklasse extrem kompakt und bietet Anwendern das kleinste Volumen am Markt. Dadurch lassen sich dezentrale Antriebslösungen noch platzsparender umsetzen – gerade in engen Einbausituationen ein großer Vorteil.
*in der Stand-alone Variante
Produktdaten
Servowechselrichter Typ | ihD5-0Y-xx2-xx |
Kühlart | Coldplate |
Ausgangsnennleistung [kVA] | 5 |
Ausgangsstrom [Arms] | 8,2 |
Ausgangsmaximalstrom (Dauer <1s) | 22 |
Ausgangsspannung (sinusförmig) | 3 x 350 V |
Ausgangsfrequenz | 0 - 599 Hz |
Eingangsspannung Dcbus [Vdc] | 300 - 720 |
DC-Bus Abschaltschwelle [Vdc] | 850 |
Bemessungsstrom DC Bus Steckverbinder [Arms] | 25 |
Versorgungsspannung Elektronik | 24V +/-15% |
Leistungsaufnahme Elektronik (ohne Bremse) | <200 mA |
Wirkungsgrad Motorelektronik | 98% |
Versorgungsspannung Bremse | 24V +/-15% |
Stromaufnahme Festhaltebremse max. [A] | 1 |
Schutzart | IP65 |
Abmessungen (LxBxH) ohne Buchsen/Stecker | 165x100x60 |
