Flüssigkeitskühlung Wechselrichter

HINWEIS

Sachschaden!

Sachschaden durch Überhitzung!

Der Wechselrichter ist ausschließlich für den Betrieb im geschlossenen Kühlkreislauf bestimmt. Der Betrieb ohne vorgeschriebene Flüssigkeitskühlung ist nicht zulässig. Der Wechselrichter kann überhitzen und dadurch zerstört werden.

Gegenmaßnahmen:

  • Betreiben Sie den Wechselrichter nur mit vorgeschriebener Flüssigkeitskühlung



Mit der flüssigkeitsgekühlten Kühlplatte wird die Verlustleistung der Leistungselektronik der Wechselrichter abgeführt.

Die Kühlplatte besteht aus einem Kühlkörper aus einer Aluminiumlegierung AlMgSi 0,5 mit integriertem Kühlkanal. Die Verlustwärme wird über die Kühlflüssigkeit abgeführt, das durch die Kühlplatte geleitet wird.



Die Oberflächentemperatur der flüssigkeitsgekühlten Kühlplatte muss < 40° betragen.



HINWEIS

Sachschaden!

Sachschaden durch Kondenswasserbildung (Betauung)!

Wenn die Oberflächentemperatur der Kühlplatte unter den Taupunkt sinkt, schlägt sich das in der Luft gebundene Wasser auf der Oberfläche nieder. Der Taupunkt ist abhängig von Umgebungstemperatur und der Luftigkeit.

Gegenmaßnahmen:

  • Die Vorlauftemperatur der Kühlflüssigkeit muss anhand der Taupunkttabelle so ausgelegt werden, dass die Oberflächentemperaturen der Kühlplatte nicht unter den Taupunkt fällt und es damit zu keiner Kondenswasserbildung (Betauung) kommt. (siehe Taupunkttabelle)



Mindestvoraussetzungen:

Die angegebenen Bemessungsdaten (siehe: Kapitel 'Technische Daten Wechselrichter') sind nur bei folgenden Bedingungen gültig:



Die Verlustleistung der Steuerelektronik wird nicht über die Kühlplatte abgeführt.
Die Umgebungstemperatur darf nicht über 40 °C liegen.
Die dadurch entstehende Wärme muss separat entzogen werden.



Technische Daten der FSE Kühlplatte:

Maximal abführbare Leistung 1)

2000 Watt

Wasserdurchfluss 1,5 bar; 10 l/min

Umgebungstemperatur im Betrieb

+5 °C bis +40 °C

Relative Luftfeuchte

5 % bis 85 %, nicht kondensierend
Material des Kühlmittelrohres AlMgSi 0,5
Abmessungen 339 x 180 mm

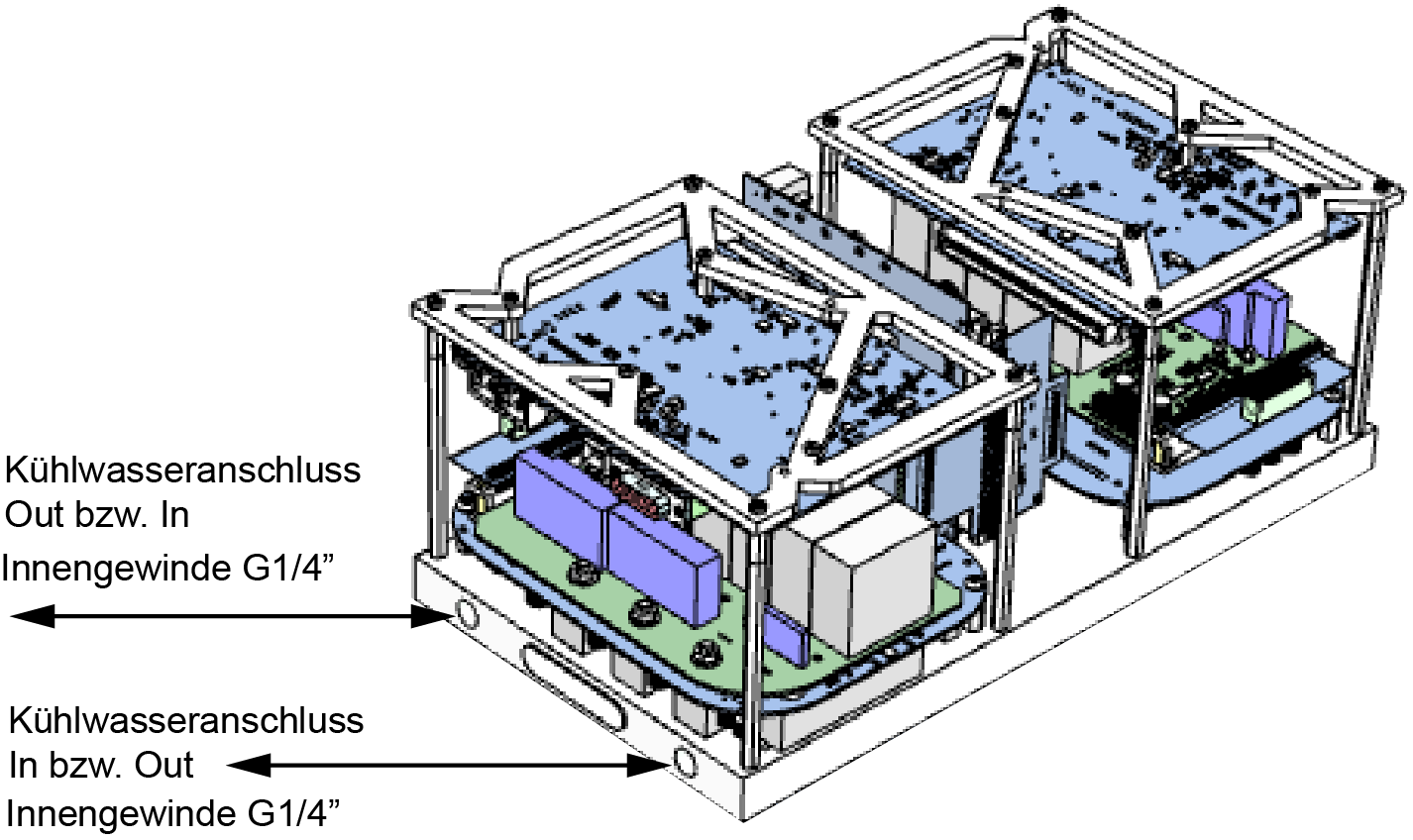

Kühlmittelanschluss Innengewinde G 1/4 "
Prüfdruck 8 bar

1)

Bei 25 °C und 10 l/min

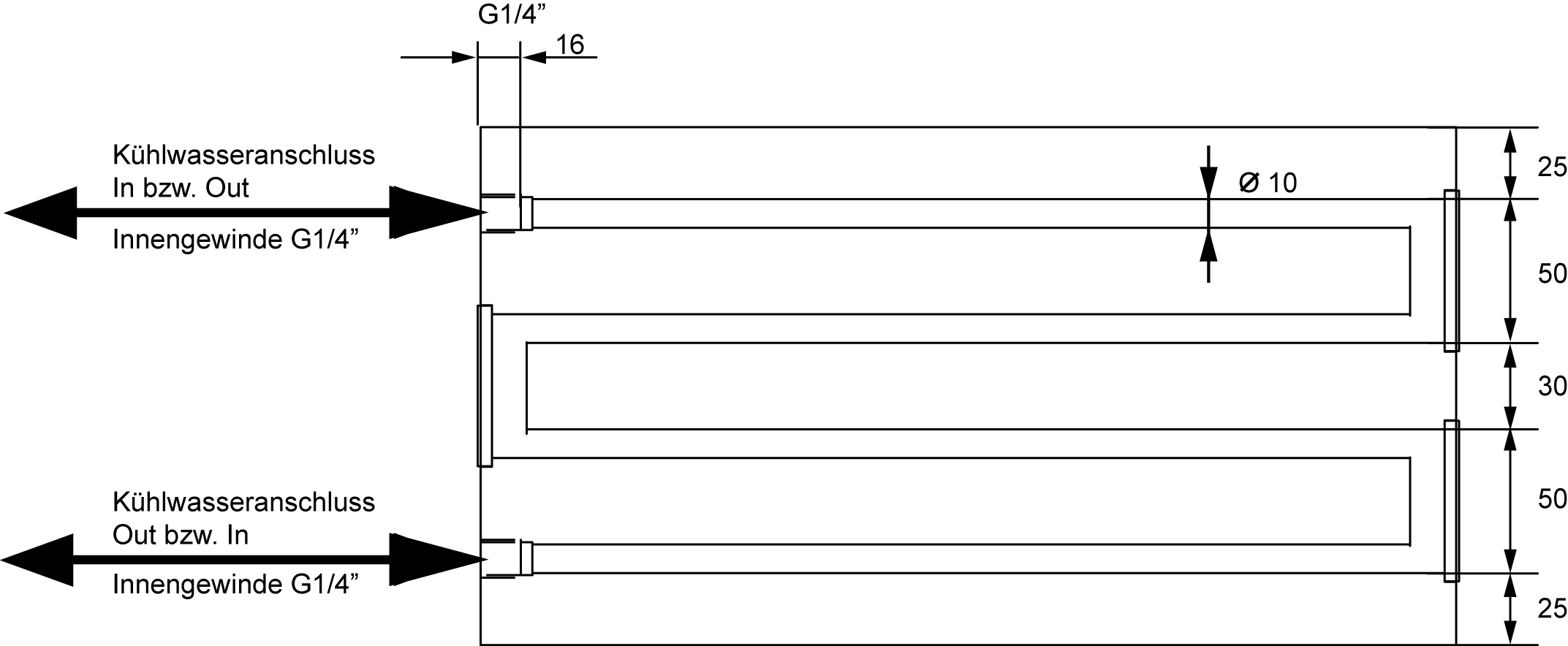

Die Abbildung zeigt den Kühlkanal in der Kühlplatte.
