Visualisierung

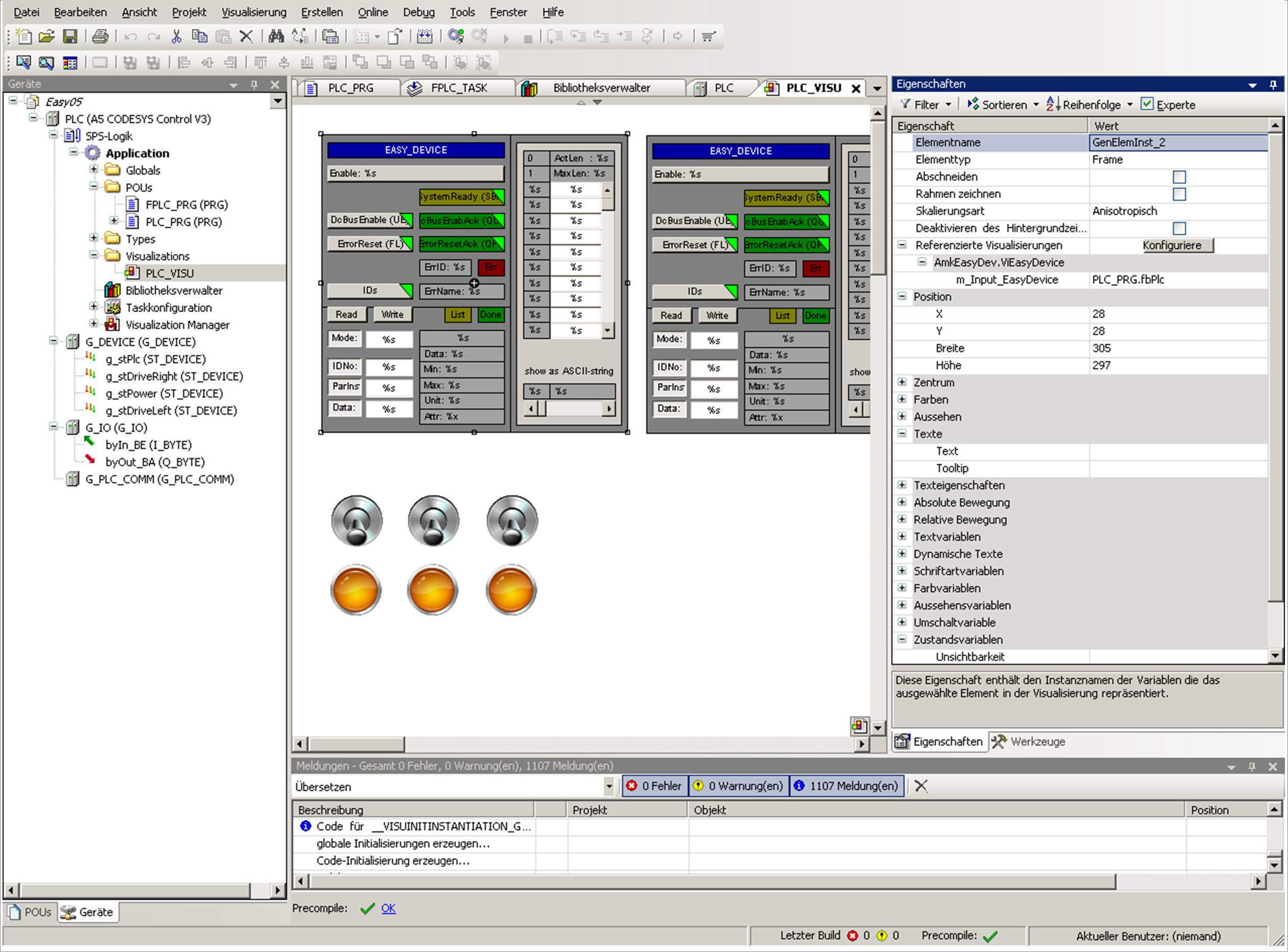

Die Abbildung 21 zeigt noch die entsprechende, bausteinspezifische Visualisierung (z.B. 'ViEasyDevice'), wie sie bereits in der Bausteinbibliothek AmkEasyDev verfügbar ist.



Diese kann im Rahmen des Frame-Konzepts von CODESYS V3 mit der entsprechenden Instanz des Bausteins 'EASY_DEVICE' (z.B. PLC_PRG.fbPlc) verknüpft werden (vgl.Abbildung 21).

Hiermit lassen sich, z.B. für Testzwecke, bereits sehr einfache Projekte erstellen.

Bei einigen komplexeren Visualisierungen können nicht benötigte Visualisierungselement abgewählt werden (siehe markiertes grünes Dreieck in Abbildung 21). Diese Elemente werden bei 'boEnable' des Bausteins in der Visualisierung ausgeblendet und im entsprechenden Baustein nicht abgearbeitet ("enabled"). Hierfür wurde die lokale Variable 'wDisable' integriert (vgl. z.B. Dokumentation AmkEasyDev).
