Steuerungskonfiguration

Im Rahmen der Steuerungskonfiguration wird prinzipiell zwischen den nachfolgenden Konfigurationsmöglichkeiten unterschieden (vgl. Abbildung 8 stellt):

• G_DEVICE: globale Devices (zum Zugriff auf Geräteinformation von z.B. Antrieben, Einspeisemodulen oder Steuerungen),
• G_IO: globale IO-Module (zum Zugriff auf z.B. binäre Ein-/Ausgänge),
• G_PLC_COMM: globale PLC-PLC-Kommunikationsvariable (zur Kommunikation zwischen PLC's).

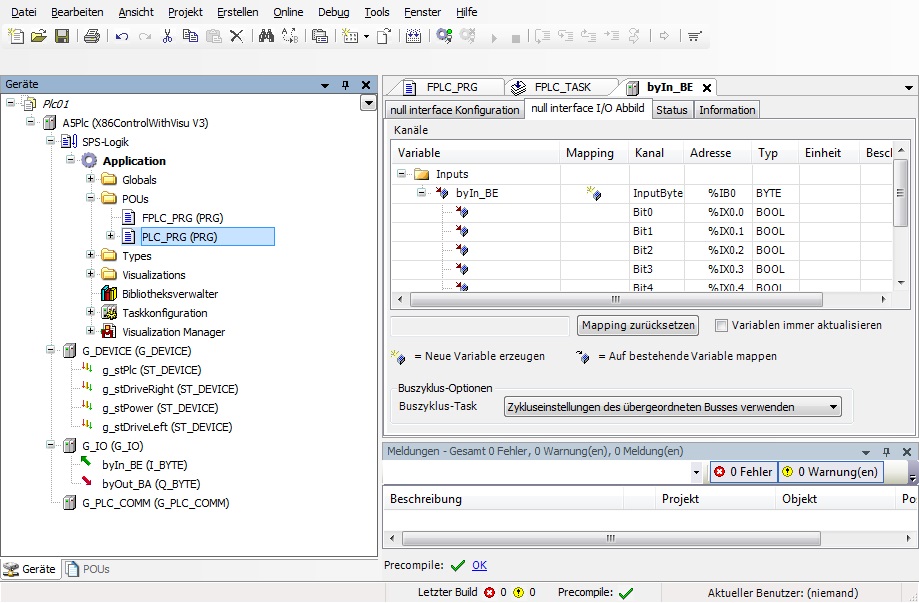

Die Abbildung 8 stellt ein einfaches Beispiel für den Zugriff auf z.B. 4 "Devices" (Geräte) und jeweils ein binäres Ein- und Ausgangsbyte dar. Mit den hierbei angelegten symbolischen Bezeichnern (Variabelennamen: 'g_stPlc', 'g_stDriveRight', 'g_stPower', 'g_stDriveLeft', 'byIn_BE', 'byOut_BA') kann nun im PLC-Programm gearbeitet werden.

Eine Zuordnung der Bezeichner zu den physikalischen Geräten erfolgt, vollkommen unabhängig von der Programmierung, im Rahmen des beim Übersetzen des Projekts automatisch erfolgenden Buskonfigurationsvorgangs (vgl. Abbildung 15).
