EN_VISU_INPUTMODE (EN)

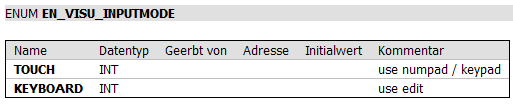

Deklaration des Typs EN_VISU_INPUTMODE
Für jeden einzugebenden Variablentyp wird die zugeordnete Visualisierung im Rahmen des Frame-Konzepts von CODESYS eingefügt.
|
Variablen-Typ |
Basisvisualisierung |
Numpad / Keypad |
|---|---|---|
|
BYTE |
ViByVal |
N |
|
DINT |
ViDintVal |
N |
|
DWORD |
ViDwVal |
N |
|
INT |
ViIntVal |
N |
|
LREAL |
ViLreVal |
K |
|
REAL |
ViReVal |
K |
|
SINT |
ViSintVal |
N |
|
STRING08 |
ViStr08Val |
K |
|
STRING15 |
ViStr15Val |
K |
|
STRING64 |
ViStr64Val |
K |
|
TIME |
ViTimeVal |
K |
|
UDINT |
ViUdVal |
N |
|
UINT |
ViUintVal |
N |
|
USINT |
ViUsintVal |
N |
|
WORD |
ViWVal |
N |
Die Basisvisualisierung wiederum nutzt die Frameumschaltung von CODESYS.
Hierbei wird, in Abhängigkeit von der Variablen 'enSelectVisu', alternativ aktiviert für:
| Name | Typ | Beschreibung | ||||
|---|---|---|---|---|---|---|
| enSelectVisu | ENUM |
|
Die Anwahl der Variablen 'enSelectVisu' wird durch die Visualisierung 'ViSelectVisuInputMode' bereitgestellt.
Abbildung: ViSelectVisuInputMode
|
|
Alternativ kann auch direkt die globale Variable 'AmkBaseElems.InternalVars.enSelectVisu' verwendet werden. |
