Visualisierung

CODESYS enthält einen integrierten Visualisierungs-Editor. Mit dem Visualisierungs-Editor werden grafische Oberflächen erzeugt mit denen der Benutzer sein PLC Programm steuern und beobachten kann.

Für AMK-Funktionsblöcke gibt es vorgefertigte Visualisierungselemente.

In den nächsten Schritten wird erklärt wie Sie eine Standard Achse mit einem Visualisierungselement verbinden.

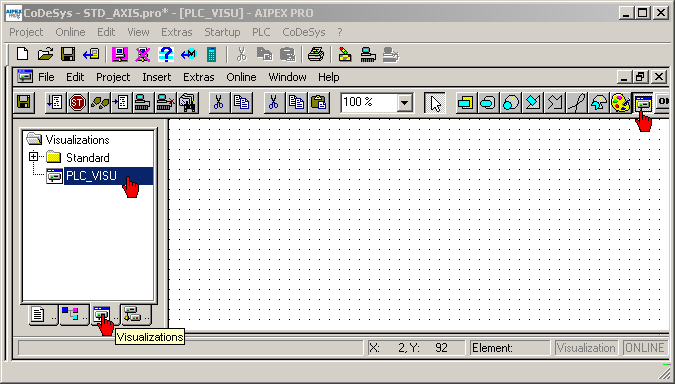

Wechseln Sie auf den Reiter 'Visualizations'. Anschließend Doppelklick auf 'PLC_VISU' um das Editorfenster zu öffnen.

Wählen Sie im Menü den Taster 'Visualizations' an.

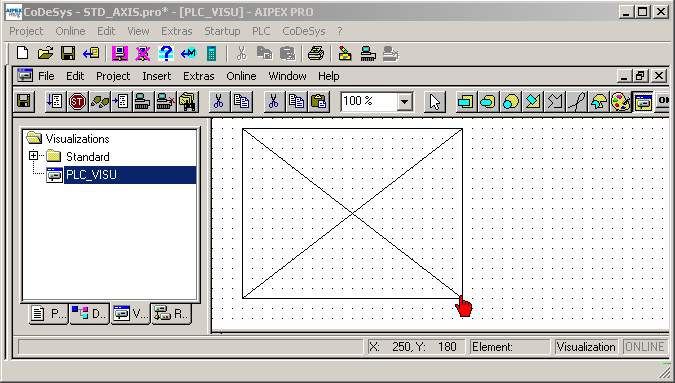

Mit gedrückter linker Maustaste können Sie an einer beliebigen Stelle ein Visualisierungselement aufziehen. Die genaue Größe lässt sich nachträglich anpassen.

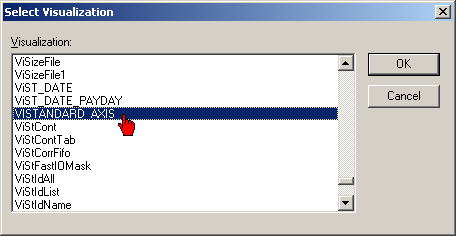

Wählen Sie im Dialogfenster das Element 'VISTANDARD_AXIS' aus.

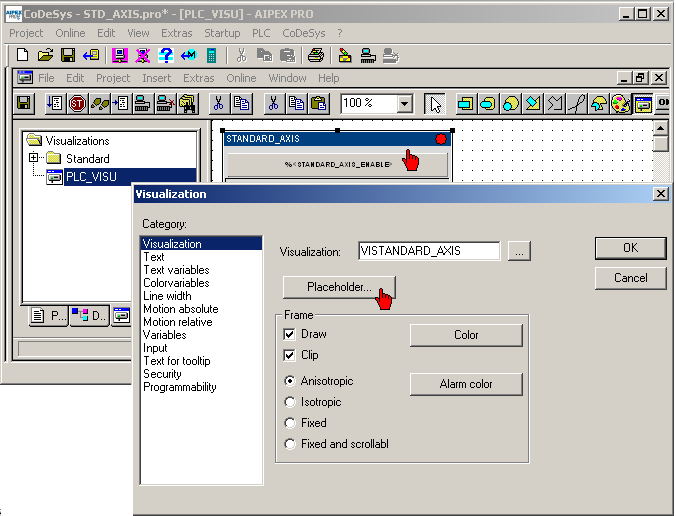

Klicken Sie dazu das Visualisierungselement doppelt an um das Dialogfeld 'Visualization' zu öffnen.

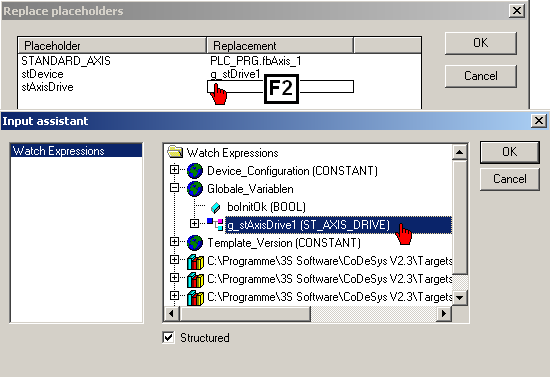

Drücken Sie den Taster 'Placeholder'. Dort definieren Sie die Verbindungen zum Programmcode.

STANDARD_AXIS: Verbindung zum Funktionsbaustein im 'PLC_PRG'.

stDevice: Verbindung zur Achsstruktur

stAxisDrive: Verbindung zum symbolischen Gerätenamen
