Konfiguration erstellen (allgemein)

Das Template muss auf 'AFL' stehen, bevor das CODESYS Projekt erzeugt wird.

'Extras' - 'Optionen'



Template Sprache

Über das Template wird das Starttemplate bei einem neu erstellten CoDeSys Projekt eingestellt.

Als Starttemplate steht 'ST' Strukturierter Text (textuelle Sprache), FUP Funktionsplan (grafische Sprache) oder die AFL Bibliotheken (sofern zusätzlich Installiert) zur Verfügung. Strukturierter Text ist die Standard Einstellung.



Andocken

Der PLC Editor CoDeSys wird in die AIPEX PRO Oberfläche direkt integriert. Ist diese Option nicht gesetzt, wird der PLC Editor CoDeSys als eigenständiges Softwareprogramm gestartet.



Automatisch einloggen

Bei einer fehlerfreier Erstellung einer Konfiguration wird direkt die CoDeSys Funktion ‚Einloggen’ aufgerufen.



Gerätenamen beim Erstellen eines neuen Plc-Projekts importieren

Geräte die physikalisch vorhanden sind werden automatisch durch den Aufruf „Neues PLC Projekt erzeugen“ in das PLC Projekt übernommen. Sie finden die symbolischen Gerätenamen unter Ressourcen -> Steuerungskonfiguration -> PLC-Configuration.

 Ein nachträgliches Ändern der Gerätenamen ist nicht zulässig.

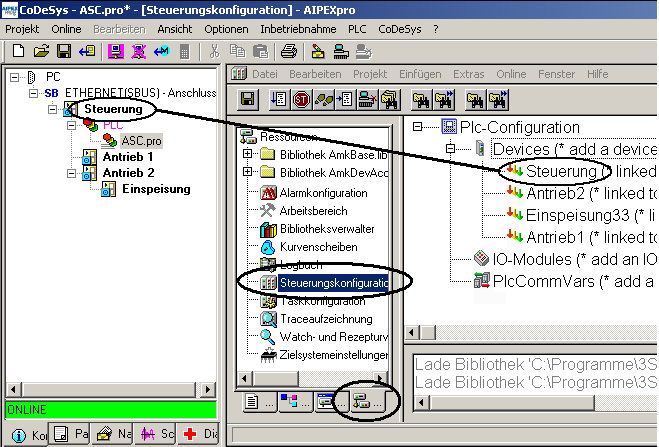

Beispiel CODESYS V2

Sie finden die symbolischen Gerätenamen in CODESYS unter Ressourcen -> Steuerungskonfiguration -> PLC-Configuration.

Im AIPEX PRO Gerätebaum wird der 'PLC-Handel Gerätenamen' automatisch mit dem dazugehörigen Geräteicon 'Interface' verknüpft.

Der automatische Nachrichtenkonfigurator nutzt diese Information um das Nachrichtenkonfigurationsfile zu erstellen.



Parameter automatisch setzen

Die für die CoDeSys Bibliotheksfunktionen benötigten Geräteparameter werden automatisch gesetzt. Diese globale Einstellung kann im Menü Extras -> Projekt Einstellungen -> Konfiguration erstellen --> Parameter automatisch setzen, individuell überschrieben werden.



Expertenmodus

Es wird unter CoDeSys -> Einloggen keine neue „Buskonfiguration“ erstellt.

Ignoriert werden Änderungen im SPS Programm die einen neue Buskonfiguration zur Folge hätten.

Das Einloggen über CoDeSys Online ist freigeschalten.
