CM3 (ITT-Cannon) Stecker

1. Lösen Sie die beiden Schrauben (M3 x 10 mm) mit einem Sechskantschraubendreher 2,0 und öffnen Sie das CM3 Steckergehäuse.

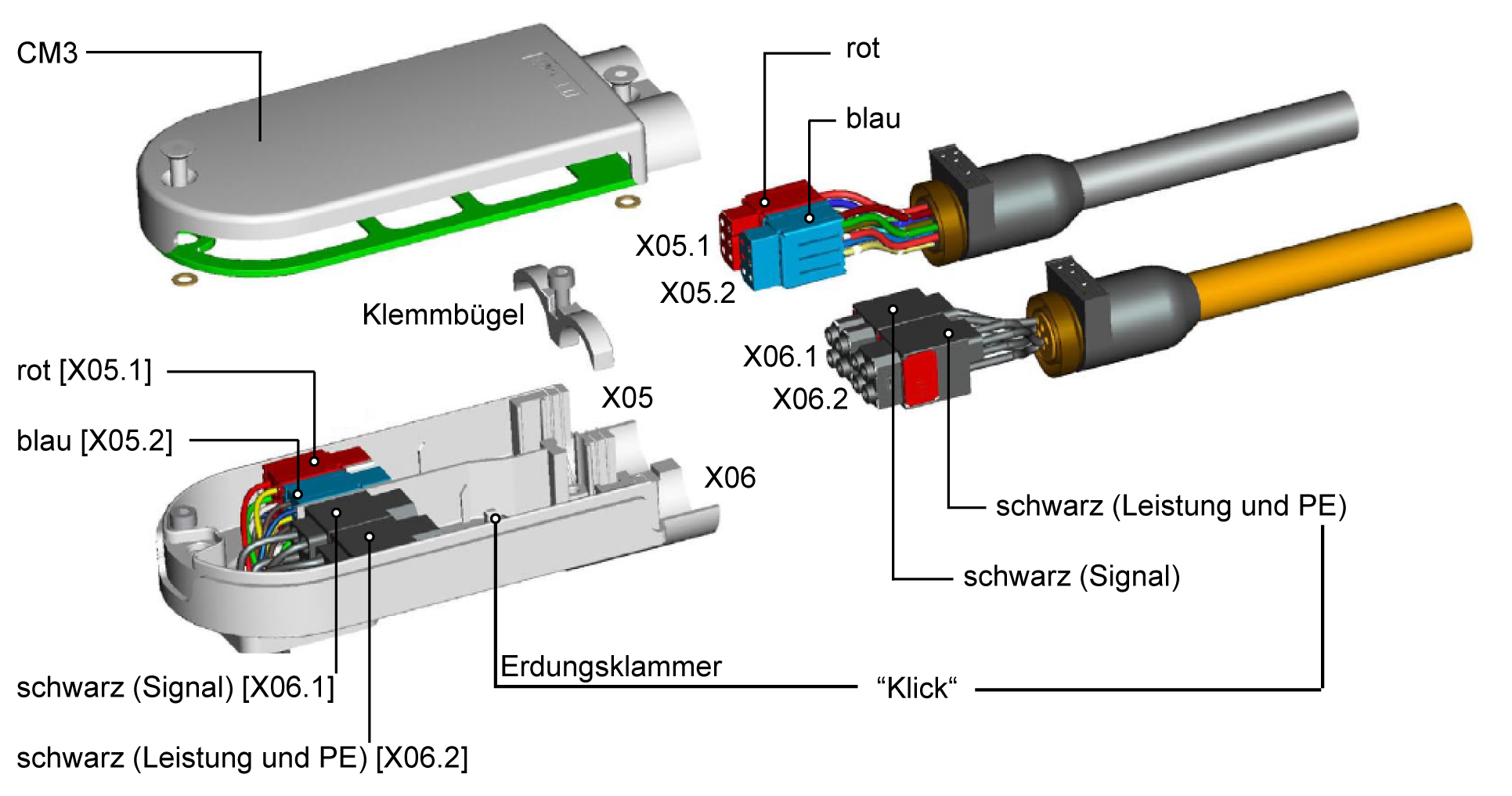

2. Lösen Sie die Schraube (M2,5 x 10 mm) des Klemmbügels mit einem Sechskantschraubendreher 2,0 und entfernen Sie den Klemmbügel.


3. Heben Sie die Kontakte aus dem CM3-Steckergehäuse.

4. Verbinden Sie die angehobenen Kontakte mit dem jeweiligen Gegenkontakt der Motor- und Geberkabel.

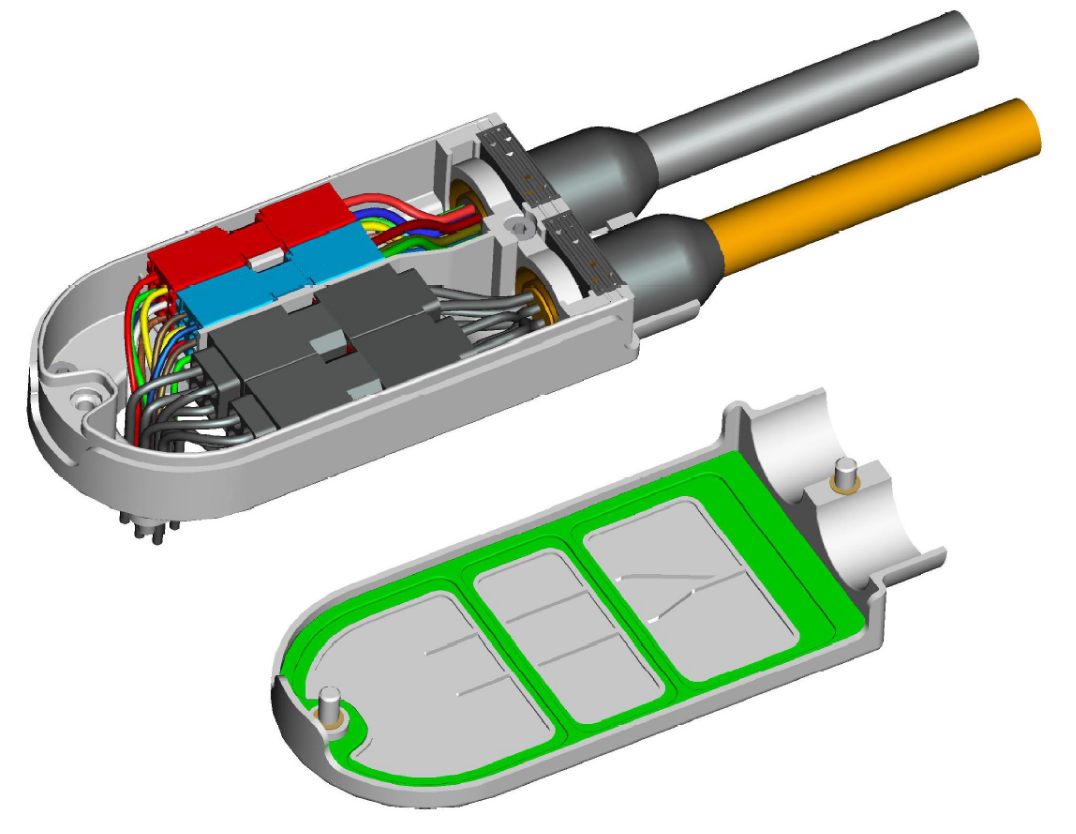

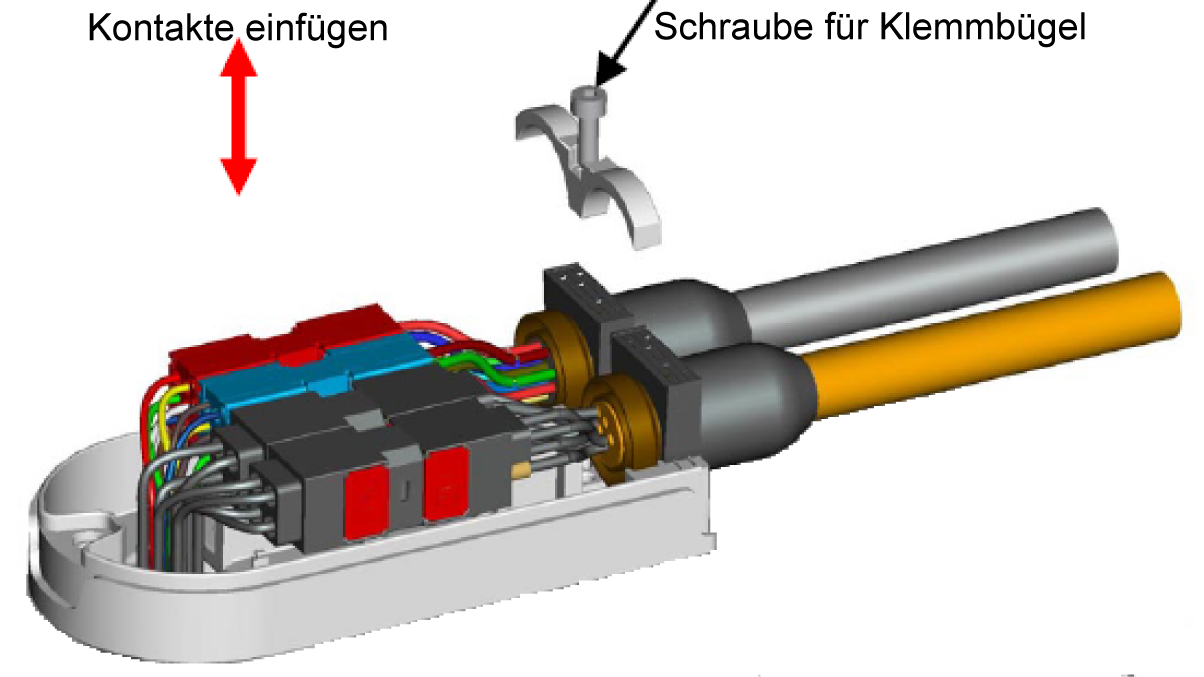

5. Legen Sie die verbundenen Kontakte in das CM3-Steckergehäuse ein.

6. Richten Sie die Kabel aus und schrauben Sie den Klemmbügel fest (Anzugsdrehmoment 0,7 Nm).

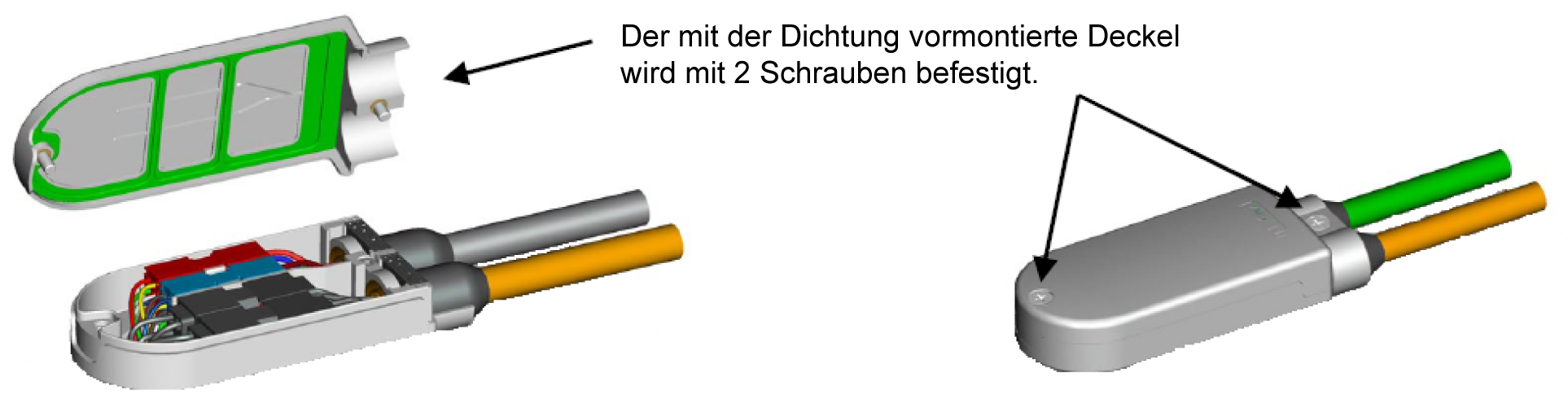

7. Schrauben Sie den Deckel auf den CM3-Stecker (Anzugsdrehmoment 1,2 Nm). Achten Sie darauf, dass die Dichtung nicht beschädigt ist.
